مواصفات الـITF-14

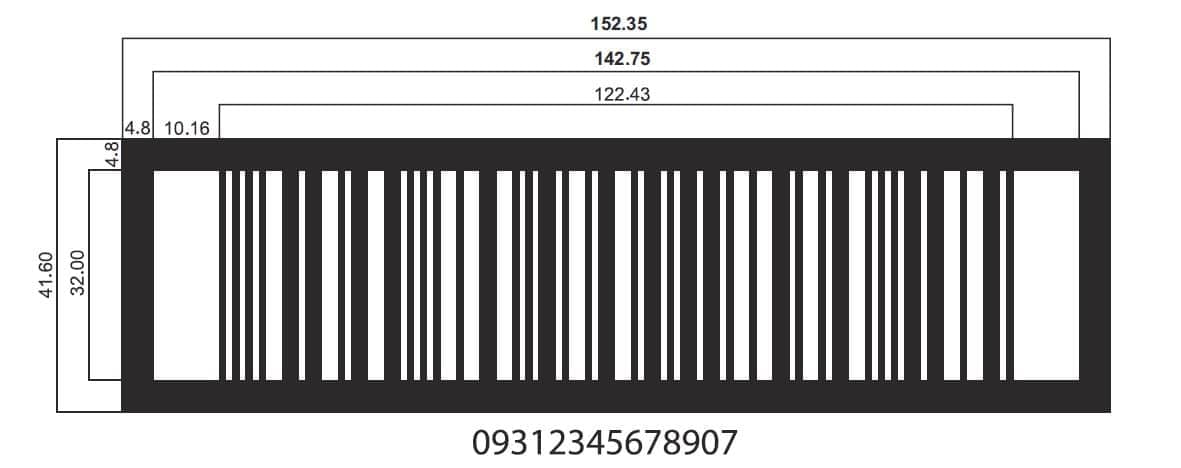

فيما يلي مواصفات الباركود ITF-14 بالملليمتر. تعرض هذه الصفحة الأحجام المسموح بها رسميًا للرمز الشريطي ITF-14 الخاص بك على الكرتون الخاص بك.

تعد القضبان الحاملة العلوية والسفلية إلزامية، في حين يتم توفير القضبان الحاملة الرأسية اختياريًا بطريقة طباعة لا تتطلب لوحات طباعة.

التكبير:

يتراوح نطاق التكبير المحدد لرمز الباركود ITF-14 الذي تم مسحه ضوئيًا في بيئة المسح الضوئي للتوزيع العام بين 50 و100%. بالنسبة لبيئات المسح الأخرى، النطاق هو 25-100%

في حالة الطباعة على لوح ألياف مموج، يجب أن تكون نسبة الـ ITF-14 أعلى من 62.5%.

ارتفاع القضبان:

الحد الأدنى لارتفاع القضبان في بيئة المسح الضوئي للتوزيع العام هو 32 مم.

في بيئات المسح الأخرى، يجب أن يكون ارتفاع الشريط على أعلى مستوى ممكن. 13 ملم هو الحد الأدنى لارتفاع الشريط. ومن ثم يجب أن تتجاوز جميع ITF-14 هذا الارتفاع. ومع ذلك، ينبغي بذل كل جهد لضمان أن يكون الارتفاع أقرب ما يمكن إلى 32 ملم.

نسبة عرض الشريط:

نسبة عرض الشريط هي 2.5:1. النطاق المقبول لهذه النسبة هو بين 2.25:1 و3:1.

التفسير البشري المقروء:

لم يتم تحديد الخط وحجم الخط والموقع. ومع ذلك، ينبغي طباعتها بشكل واضح بما يتناسب مع بقية الباركود. ويفضل أن يظهر الخط أسفل الباركود.

التكبير	البعد X	عرض	ارتفاع البار	المناطق الهادئة
25%	0.25	30.62	13	2.54
30%	0.3	36.73	13	3.05
35%	0.36	42.85	13	3.56
40%	0.41	48.97	13	4.06
45%	0.46	55.09	13	4.57
50%	0.51	61.21	32	5.08
55%	0.56	67.34	32	5.59
60%	0.61	73.46	32	6.1
62.50%	0.64	76.52	32	6.35
65%	0.66	79.58	32	6.6
70%	0.71	85.7	32	7.11
75%	0.76	91.82	32	7.62
80%	0.81	97.94	32	8.13
85%	0.86	104.06	32	8.64
90%	0.91	110.19	32	9.14
95%	0.97	116.31	32	9.65
100%	1.02	122.43	32	10.16

جميع القياسات في ملليمتر.

من الأفضل إتاحة مساحة أكبر للمناطق الهادئة مقارنة بالحد الأدنى لانتشار الحبر.

شروط:

تشير بيئة المسح العامة للتوزيع إلى المسح الآلي بواسطة الآلة أثناء مرور العنصر على طول الحزام الناقل.

بيئات المسح الضوئي الأخرى – عادةً ما يشير هذا إلى الماسحات الضوئية المحمولة.

نسبة عرض الشريط – يشير هذا إلى نسبة الوحدات العريضة إلى الوحدات الضيقة في ITF-14. يجب أن يكون عرض الوحدة العريضة 2.5 ضعف عرض الوحدة الضيقة.

المناطق الهادئة – مساحة بيضاء على جانبي القضبان
